隨著工業自動化、環境監測的快速發展，傳感器的廣泛應用使得精確的數據采集和處理成為關鍵。因此數據采集卡成為了傳感器和計算機系統之間的重要設備。

在使用中，不同類型的傳感器（溫度、壓力、稱重、振動）具有不同的輸出信號類型，所以如何正確選擇與其匹配的數據采集卡也是重中之重。

溫度傳感器分類:

熱電偶: 基于塞貝克效應，兩種不同金屬導體連接成閉合回路時，若兩個連接點溫度不同，回路中就會產生熱電勢，從而實現溫度測量。最常見的幾種包括：J、K、T、E、N、B、R、S。

熱電阻: 基于金屬導體的電阻值隨溫度變化的特性，通過測量電阻值變化來推算溫度。最常見的幾種包括：pt100、pt1000。

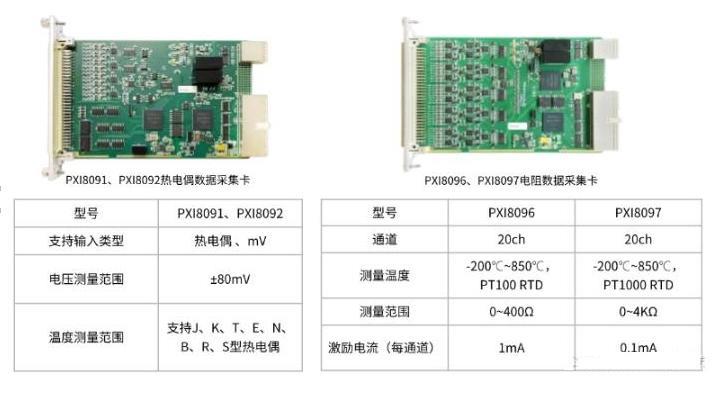

針對不同的溫度傳感器，阿爾泰科技推出了PXI809X系列并提供了兩種類型數據采集卡：

壓力傳感器原理：

壓力傳感器通過應變片、壓電材料或電容式元件將物理壓力轉化為電信號。應變片壓力傳感器利用應變效應，通過壓電效應或電容變化生成電信號，處理后的信號以標準電壓形式輸出。

數據采集卡選擇：

PXI977X系列電壓采集卡：此系列數據采集卡以其多通道同步采集的優勢，能夠高精度采集壓力傳感器輸出的電壓信號，滿足大多數壓力測量需求。

稱重傳感器原理：

稱重傳感器通過應變片原理測量物體的重力，并通過應變信號轉換為電信號。電橋輸出的電壓變化與物體的重量成正比，但通常需要外部對通道提供激勵源才能正常工作。

數據采集卡選擇：

PXI8720系列應變數據采集卡：該系列卡專為應變片類型的傳感器設計，自帶激勵源（0.625~10V），擁有24位分辨率以及 . 25mV/V、 . 100mV/V量程能夠精準采集重量變化對應的電信號，廣泛應用于稱重傳感器的測量和數據采集。

振動傳感器原理：

振動傳感器（如加速度計）利用慣性原理，將物體的加速度變化轉換為電信號。壓電（IEPE）振動傳感器通過壓電效應產生與振動成比例的電壓信號，而麥克風則用于采集聲音振動信號。

數據采集卡選擇：

聲音振動采集卡：該卡支持高精度24位信號采集，并內置IEPE激勵源，特別適用于振動傳感器、IPC振動傳感器和麥克風等設備的信號采集，能夠高效處理和記錄振動信號，為設備健康監測和環境噪聲監測提供精確數據。

數據采集卡與傳感器的完美協同，是構建高效、精準測量系統的關鍵。通過選擇合適的數據采集卡，并配合信號調理、系統集成和軟件開發，可以實現對各種物理量的精準測量和分析，為工業自動化、科研實驗和設備監測等領域提供可靠的數據支持。
